Servicio de pasivado en sistemas PW y WFI: Importancia, beneficios y fundamentos técnicos

1. Introducción: la importancia de los sistemas PW y WFI dentro de la industria farmacéutica

Dentro de una planta farmacéutica moderna, existen sistemas cuya importancia va mucho más allá del simple transporte o almacenamiento de fluidos.

Entre ellos destacan los sistemas de:

• Agua Purificada (PW).
• Agua para Inyección (WFI).

Estos sistemas constituyen parte fundamental de la infraestructura utilizada para la fabricación de medicamentos, productos biotecnológicos, soluciones estériles y numerosos procesos farmacéuticos de alta exigencia.

Por esta razón, la confiabilidad operativa, la integridad mecánica y la condición superficial de los equipos que los conforman, adquieren una importancia crítica.

El acero inoxidable, particularmente los grados 316 y 316L, se ha convertido en el material predominante para la fabricación de estos sistemas, debido a su elevada resistencia a la corrosión y excelente desempeño sanitario.

Sin embargo, la resistencia del acero inoxidable depende directamente de la condición de su superficie.

Es precisamente en este punto donde el pasivado de acero inoxidable adquiere una relevancia fundamental.

Los servicios de pasivado, ayudan a preservar la estabilidad superficial del material y constituyen una de las estrategias más utilizadas para proteger sistemas PW y WFI frente a factores que pueden comprometer su resistencia a la corrosión.

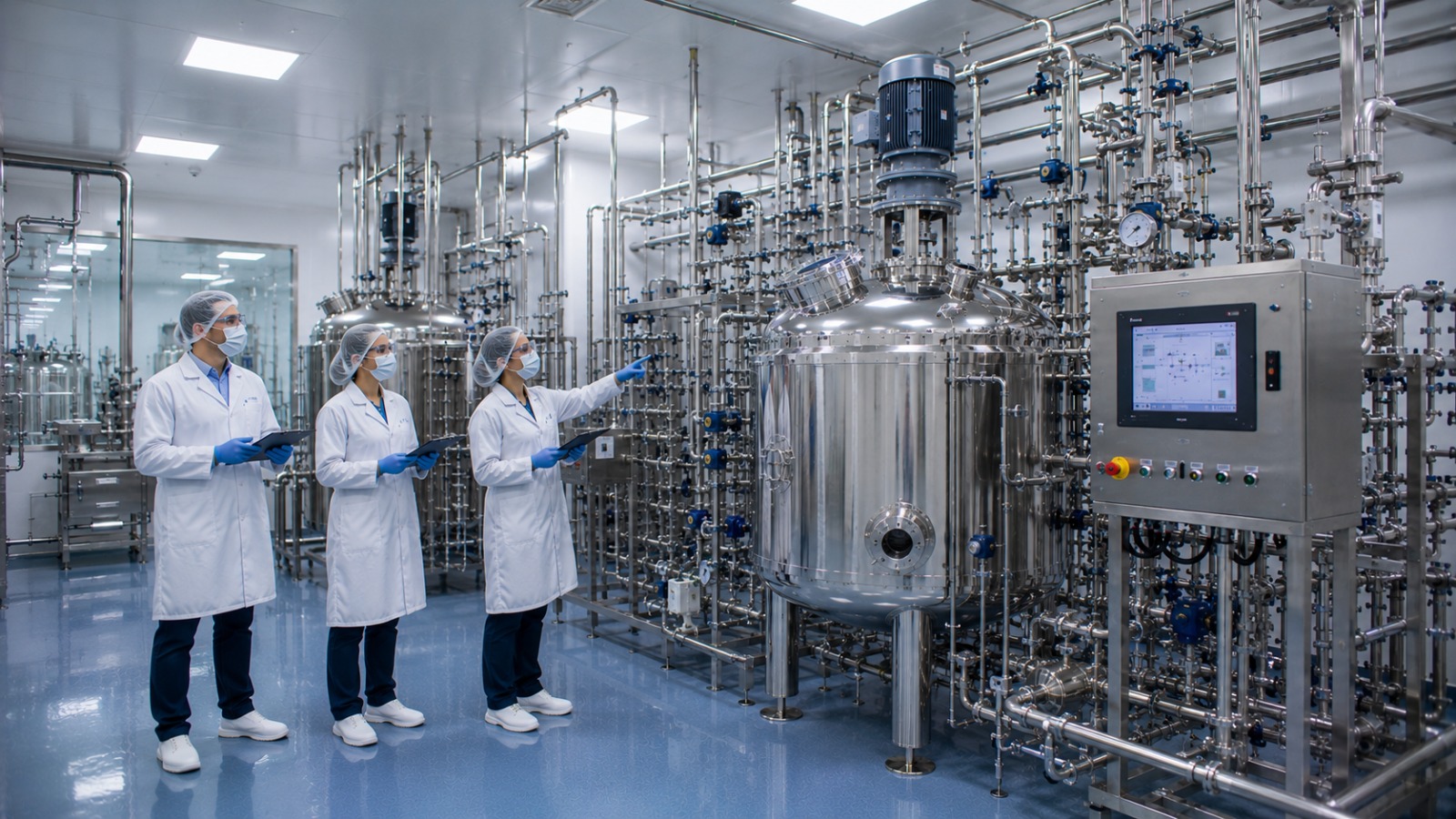

1.1 ¿Qué es un sistema PW (Purified Water)?

PW corresponde a las siglas de:

Purified Water: Agua Purificada

Se trata de agua producida bajo condiciones controladas para cumplir especificaciones definidas dentro de la industria farmacéutica.

Esta agua se utiliza en múltiples aplicaciones relacionadas con:

• Fabricación de productos.
• Preparación de soluciones.
• Limpieza de equipos.
• Procesos auxiliares.
• Operaciones sanitarias.

Componentes típicos de un sistema PW

Un sistema de Agua Purificada suele estar integrado por:

• Tanques de almacenamiento.
• Loops de distribución.
• Tuberías sanitarias.
• Bombas.
• Intercambiadores de calor.
• Instrumentación sanitaria.
• Sistemas de recirculación.

Todos estos componentes dependen directamente de la condición superficial del acero inoxidable para mantener un desempeño adecuado a largo plazo.

1.2 ¿Qué es un sistema WFI (Water For Injection)?

WFI corresponde a las siglas de:

Water For Injection: Agua para Inyección

Se trata de una de las utilidades más críticas dentro de la industria farmacéutica.

Sus requisitos de producción, almacenamiento y distribución, son considerablemente más exigentes que los asociados al agua purificada convencional.

Aplicaciones de WFI

La WFI puede utilizarse en:

• Fabricación de medicamentos inyectables.
• Producción estéril.
• Procesos farmacéuticos críticos.
• Preparación de formulaciones especiales.

Debido a la importancia de estas aplicaciones, los sistemas WFI suelen operar bajo estrictos controles relacionados con diseño sanitario, materiales de construcción y mantenimiento.

Equipos que conforman un sistema WFI

Entre los componentes más comunes se encuentran:

• Tanques de almacenamiento.
• Loops sanitarios.
• Tuberías de distribución.
• Bombas sanitarias.
• Intercambiadores de calor.
• Sistemas de generación.
• Equipos de recirculación.

La estabilidad superficial de todos estos elementos, constituye un aspecto fundamental para preservar la confiabilidad del sistema.

1.3 ¿Por qué el acero inoxidable es el material predominante?

La industria farmacéutica requiere materiales capaces de soportar condiciones altamente exigentes.

Entre las propiedades que convierten al acero inoxidable en la opción preferida destacan:

• Resistencia a la corrosión.
• Facilidad de limpieza.
• Compatibilidad con procesos sanitarios.
• Excelente comportamiento mecánico.
• Amplia aceptación regulatoria.

Acero inoxidable 316L

Dentro de los sistemas PW y WFI, el acero inoxidable 316L representa uno de los materiales más utilizados.

Su composición química proporciona una resistencia superior frente a numerosos ambientes de proceso.

Por esta razón, suele emplearse en:

• Loops PW.
• Loops WFI.
• Tuberías sanitarias.
• Tanques farmacéuticos.
• Reactores.
• Sistemas CIP y SIP.

1.4 La importancia de la condición superficial

Muchas personas asumen que la resistencia a la corrosión depende únicamente del tipo de acero inoxidable utilizado.

Sin embargo, la realidad es más compleja.

La condición superficial desempeña un papel determinante en el comportamiento del material.

Una superficie contaminada o alterada, puede presentar un desempeño significativamente inferior respecto a una superficie correctamente acondicionada.

Factores que pueden afectar la superficie

Entre los más importantes se encuentran:

• Hierro libre.
• Contaminación metálica.
• Heat Tint.
• Óxidos térmicos.
• Residuos de fabricación.
• Alteraciones derivadas de la soldadura.

Por esta razón, la preparación y protección de la superficie, representan actividades fundamentales dentro de cualquier sistema PW o WFI.

1.5 ¿Por qué se realiza el pasivado en sistemas PW y WFI?

El objetivo principal de un servicio de pasivado de acero inoxidable, consiste en favorecer condiciones superficiales más resistentes frente a la corrosión.

Esto se logra mediante la reducción de contaminación ferrosa superficial y la promoción de una superficie químicamente más estable.

Beneficios generales del pasivado

Entre los beneficios más importantes destacan:

• Eliminación de hierro libre.
• Disminución de contaminación metálica.
• Mayor estabilidad superficial.
• Incremento de resistencia a la corrosión.
• Protección de activos farmacéuticos.

Importancia para sistemas críticos

Los sistemas PW y WFI suelen operar durante años bajo condiciones continuas de servicio.

Por esta razón, preservar la integridad superficial del acero inoxidable constituye una inversión orientada a proteger la confiabilidad operativa y la vida útil de los equipos.

1.6 Pasivado durante la fabricación de los sistemas PW y WFI

Durante la fabricación de estos sistemas, suelen realizarse operaciones como:

• Corte.
• Maquinado.
• Pulido.
• Soldadura orbital.
• Ensamble sanitario.
• Remplazo de componentes.

Estas actividades pueden introducir contaminación superficial o alterar temporalmente la condición del material.

Por esta razón, el pasivado suele formar parte de las estrategias utilizadas para acondicionar adecuadamente las superficies antes de la puesta en marcha del sistema.

1.7 Pasivado después de soldaduras sanitarias

Las soldaduras representan una de las zonas más sensibles dentro de cualquier loop PW o WFI.

Las altas temperaturas asociadas a la soldadura pueden generar:

• Heat Tint.
• Óxidos térmicos.
• Alteraciones superficiales localizadas.

Dependiendo de la condición observada, estas zonas pueden requerir procesos de:

• Desoxidado químico.
• Decapado químico.
• Pasivado profesional.
• Verificación mediante Prueba de Ferroxyl.

El objetivo consiste en restaurar las condiciones favorables para la resistencia a la corrosión y preservar la integridad del sistema sanitario.

1.8 Pasivado antes de la puesta en marcha de sistemas PW y WFI

Uno de los momentos más importantes para realizar un servicio de pasivado de acero inoxidable, se aplica antes de que el sistema entre oficialmente en operación.

Durante la fase de construcción y montaje, los equipos suelen estar expuestos a diversas actividades que pueden afectar la condición superficial del material.

Entre ellas destacan:

• Fabricación de componentes.
• Soldadura sanitaria.
• Instalación de tuberías.
• Montaje de equipos.
• Pruebas hidráulicas.
• Ajustes mecánicos.
• Modificaciones de campo.

Aunque estas actividades son completamente normales dentro de cualquier proyecto, pueden introducir condiciones superficiales que posteriormente afecten el desempeño del acero inoxidable.

Por esta razón, muchas organizaciones incorporan servicios de limpieza química, desoxidado cuando corresponde y pasivado de acero inoxidable como parte de los protocolos previos al arranque de los sistemas.

Beneficios antes de iniciar la operación

La implementación del pasivado durante esta etapa permite:

• Reducir contaminación metálica superficial.
• Eliminar hierro libre generado durante la fabricación.
• Favorecer una superficie más estable.
• Incrementar la resistencia a la corrosión.
• Preparar adecuadamente el sistema para su vida operativa.

Importancia en proyectos farmacéuticos nuevos

Los sistemas PW y WFI suelen diseñarse para operar durante muchos años.

Por esta razón, iniciar la operación con una superficie correctamente acondicionada representa una inversión orientada a maximizar la confiabilidad futura del sistema.

1.9 Pasivado durante mantenimiento mayor

Además de la puesta en marcha inicial, existen situaciones donde puede resultar conveniente evaluar nuevamente la condición superficial del sistema.

Una de las más comunes corresponde a los mantenimientos mayores.

¿Qué actividades pueden justificar una nueva evaluación?

Entre las más frecuentes se encuentran:

• Sustitución de tuberías.
• Reparación de soldaduras.
• Incorporación de nuevas líneas.
• Cambio de equipos.
• Modificaciones de proceso.
• Ampliaciones de planta.

Estas actividades pueden generar nuevas zonas susceptibles a la contaminación metálica o alteraciones superficiales.

Restauración de condiciones superficiales

En estos casos, el pasivado puede formar parte de una estrategia orientada a restaurar condiciones favorables para la resistencia a la corrosión y la estabilidad operativa del sistema.

1.10 Riesgos de no realizar el pasivado en sistemas PW y WFI

Aunque cada instalación define sus propias estrategias de mantenimiento, resulta importante comprender los riesgos potenciales asociados a las superficies insuficientemente acondicionadas.

Presencia de hierro libre

El hierro libre constituye una de las principales causas de oxidación superficial observadas en el acero inoxidable.

Cuando permanece sobre la superficie, puede actuar como punto activo para el desarrollo de procesos corrosivos.

Contaminación metálica superficial

Las partículas ferrosas depositadas durante fabricación, instalación o mantenimiento, pueden favorecer la aparición de:

• Manchas de oxidación.
• Corrosión localizada.
• Alteraciones superficiales visibles.

Heat Tint residual

Las zonas afectadas por soldadura que no han recibido un tratamiento adecuado, pueden presentar condiciones menos favorables para resistir la corrosión.

Incremento del mantenimiento correctivo

La ausencia de estrategias preventivas, puede aumentar la probabilidad de requerir intervenciones futuras relacionadas con:

• Desoxidado.
• Decapado químico.
• Reparaciones localizadas.
• Sustitución de componentes.

1.11 Hierro libre y contaminación metálica en sistemas PW y WFI

Uno de los conceptos más importantes dentro del pasivado farmacéutico, consiste en comprender el impacto que tiene la contaminación metálica superficial sobre el acero inoxidable.

¿Qué es el hierro libre?

El hierro libre corresponde a las partículas ferrosas que permanecen adheridas sobre la superficie del acero inoxidable.

Estas partículas pueden introducirse durante:

• Corte.
• Maquinado.
• Pulido.
• Soldadura.
• Transporte.
• Instalación.
• Mantenimiento.

¿Por qué representa un problema?

A diferencia del acero inoxidable, estas partículas presentan una elevada tendencia a oxidarse.

Como consecuencia pueden generar:

• Manchas color café.
• Puntos de corrosión.
• Falsas señales de deterioro generalizado.

Por esta razón, la eliminación de hierro libre constituye uno de los objetivos principales de los servicios de pasivado para el acero inoxidable.

Contaminación metálica superficial

La contaminación puede originarse incluso por actividades aparentemente simples como:

• Uso de herramientas contaminadas.
• Contacto con acero al carbono.
• Ambientes de fabricación inadecuados.
• Manipulación incorrecta de componentes.

La prevención y eliminación de estas fuentes de contaminación, forma parte de las estrategias utilizadas para preservar la integridad de los sistemas PW y WFI.

1.12 Relación entre ASTM A967 y los sistemas PW y WFI

Cuando se habla de pasivado dentro de la industria farmacéutica, La Norma ASTM A967 representa una de las referencias técnicas más conocidas.

Esta norma proporciona lineamientos relacionados con:

• Procedimientos de pasivado.
• Métodos de prueba.
• Eliminación de contaminación ferrosa.
• Criterios de evaluación superficial.

Importancia dentro de sistemas farmacéuticos

Aunque cada organización establece sus propios procedimientos internos y requisitos específicos, ASTM A967 suele utilizarse como referencia técnica para comprender los principios asociados al pasivado profesional de acero inoxidable.

Relación con la protección superficial

La filosofía central de la Norma ASTM A967 consiste en favorecer superficies libres de contaminación ferrosa capaz de comprometer la resistencia a la corrosión.

Este objetivo resulta especialmente relevante dentro de sistemas PW y WFI debido a la criticidad de las aplicaciones involucradas.

1.13 Validación mediante la Prueba de Ferroxyl

Una vez concluido un proceso de acondicionamiento superficial, resulta importante verificar la condición obtenida.

Entre las herramientas más utilizadas para este propósito destaca la

Prueba de Ferroxyl.¿Qué permite detectar?

La Prueba de Ferroxyl se utiliza para identificar:

• Hierro libre.
• Contaminación ferrosa superficial.
• Partículas metálicas residuales.

Capaces de favorecer procesos de oxidación.

Aplicación en loops PW y WFI

La prueba puede implementarse sobre:

• Tuberías sanitarias.
• Soldaduras orbitales.
• Tanques de almacenamiento.
• Sistemas de distribución.
• Componentes críticos.

Su aplicación proporciona información valiosa sobre la presencia de contaminación metálica superficial.

Complemento de programas de evaluación

La Prueba de Ferroxyl constituye una herramienta práctica que puede complementar las estrategias de inspección y validación superficial implementadas dentro de proyectos de pasivado farmacéutico.

Por esta razón, se ha convertido en una de las metodologías más utilizadas para verificar la condición superficial del acero inoxidable después de procesos de fabricación, mantenimiento o acondicionamiento especializado.

1.14 Beneficios operativos del pasivado en sistemas PW y WFI

Los sistemas de Agua Purificada (PW) y Agua para Inyección (WFI) representan activos fundamentales dentro de la infraestructura farmacéutica.

Debido a la criticidad de estos sistemas, cualquier estrategia orientada a preservar su integridad superficial puede generar beneficios importantes a largo plazo.

Mayor estabilidad superficial

Uno de los beneficios más relevantes del pasivado, consiste en favorecer condiciones superficiales más estables frente a los factores que pueden comprometer la resistencia a la corrosión.

La eliminación de hierro libre y la contaminación metálica, ayuda a mantener una superficie más homogénea y resistente durante la operación continua del sistema.

Protección frente a la oxidación superficial

Las superficies correctamente acondicionadas presentan una menor probabilidad de desarrollar problemas asociados a la contaminación ferrosa superficial.

Esto contribuye a preservar la apariencia, integridad y confiabilidad de los equipos.

Conservación de sistemas críticos

Los loops PW y WFI suelen estar compuestos por:

• Kilómetros de tubería sanitaria.
• Soldaduras orbitales.
• Tanques de almacenamiento.
• Intercambiadores de calor.
• Equipos de recirculación.

La protección adecuada de estas superficies, constituye una inversión orientada a preservar activos farmacéuticos de alto valor.

Mayor confiabilidad operativa

La reducción de riesgos asociados a la corrosión, ayuda a mantener una operación más estable y predecible a lo largo del tiempo.

Por esta razón, los servicios de pasivado de acero inoxidable suelen integrarse dentro de estrategias orientadas a maximizar la disponibilidad operativa de los sistemas.

1.15 Beneficios para mantenimiento, ingeniería y calidad

El pasivado genera beneficios que impactan directamente a múltiples áreas dentro de una organización farmacéutica.

Beneficios para mantenimiento

Desde la perspectiva de mantenimiento, el pasivado contribuye a:

• Reducir riesgos de corrosión.
• Proteger superficies críticas.
• Disminuir intervenciones correctivas.
• Preservar la condición superficial de los equipos.

Esto permite desarrollar estrategias de mantenimiento más eficientes y orientadas a la prevención.

Beneficios para ingeniería

La ingeniería busca maximizar el desempeño y la vida útil de los activos industriales.

Los servicios de pasivado ayudan a proteger a los diferentes equipos de proceso:

• Tuberías sanitarias.
• Tanques.
• Reactores.
• Sistemas PW.
• Sistemas WFI.

favoreciendo una operación más confiable durante largos periodos.

Beneficios para calidad

La conservación de superficies adecuadamente acondicionadas, contribuye a mantener las condiciones favorables para la operación de sistemas sanitarios utilizados dentro de procesos farmacéuticos.

Beneficios para producción

La reducción de problemas asociados a la corrosión y contaminación metálica, ayuda a disminuir riesgos de interrupciones no programadas y fortalece la disponibilidad de los equipos.

1.16 Relación entre pasivado y vida útil de los sistemas

Uno de los argumentos más sólidos a favor del servicio de pasivado, consiste en su capacidad para contribuir a la conservación de los activos industriales.

Protección de la inversión

Los sistemas PW y WFI suelen representar inversiones considerables para cualquier planta farmacéutica.

La construcción de estos sistemas implica:

• Tuberías sanitarias.
• Soldaduras orbitales.
• Tanques especializados.
• Equipos de bombeo.
• Instrumentación sanitaria.

Proteger adecuadamente estas inversiones, constituye una prioridad para cualquier organización.

Reducción de deterioro superficial

La eliminación de contaminación ferrosa superficial y la mejora de la estabilidad química de la superficie, ayudan a reducir factores que pueden acelerar el deterioro del acero inoxidable.

Mayor vida útil operativa

Aunque la vida útil de un sistema depende de múltiples variables, mantener superficies correctamente acondicionadas forma parte de las estrategias utilizadas para maximizar la duración de los equipos.

Menor necesidad de sustituciones prematuras

La prevención de problemas corrosivos, contribuye a reducir la frecuencia con la que determinados componentes requieren ser reemplazados.

1.17 Enfoque técnico especializado de ILQUIPAS

En ILQUIPAS entendemos que los sistemas PW y WFI representan algunas de las instalaciones más críticas dentro de la industria farmacéutica.

Por esta razón, nuestros servicios de pasivado de acero inoxidable se desarrollan a partir de una evaluación técnica integral de cada sistema.

Diagnóstico inicial

Analizamos aspectos como:

• Material de fabricación.
• Condición superficial.
• Historial operativo.
• Presencia de soldaduras.
• Heat Tint.
• Hierro libre.
• Contaminación metálica.
• Evidencia de oxidación.

Estrategias de acondicionamiento superficial

Dependiendo de la condición observada, el proyecto puede incorporar:

• Limpieza química industrial.
• Desoxidado técnico.
• Decapado químico.
• Pasivado profesional de acero inoxidable.

Cada tratamiento se selecciona considerando las necesidades reales del sistema.

Aplicación controlada

Nuestros procedimientos consideran:

• Compatibilidad de materiales.
• Seguridad operativa.
• Control químico.
• Parámetros de proceso.
• Protección de equipos críticos.

Verificación de resultados

Cuando el proyecto lo requiere, pueden implementarse:

• Prueba de Ferroxyl.
• Inspecciones técnicas.
• Evidencia fotográfica.
• Registros documentales.

El objetivo consiste en maximizar la resistencia a la corrosión y preservar la integridad de los sistemas farmacéuticos fabricados en acero inoxidable.

Conclusión

Los sistemas PW y WFI constituyen parte esencial de la infraestructura utilizada dentro de la industria farmacéutica moderna.

Debido a la importancia de estos sistemas, la condición superficial del acero inoxidable desempeña un papel fundamental en la preservación de su confiabilidad operativa.

El pasivado de acero inoxidable representa una herramienta orientada a reducir contaminación metálica superficial, minimizar la presencia de hierro libre y favorecer superficies más resistentes frente a la corrosión.

Por esta razón, los servicios de pasivado forman parte de las estrategias utilizadas para proteger activos farmacéuticos de alto valor, prolongar la vida útil de los equipos y fortalecer los programas de mantenimiento preventivo.

La combinación de una adecuada limpieza química, desoxidado, decapado técnico y pasivado profesional, permite desarrollar soluciones integrales orientadas a preservar la integridad de los sistemas PW y WFI durante toda su vida operativa.

ILQUIPAS – Especialistas en Pasivado de Sistemas PW y WFI

En ILQUIPAS contamos con experiencia especializada en servicios de pasivado de acero inoxidable para sistemas farmacéuticos y sanitarios.

Nuestros servicios incluyen:

✅ Pasivado profesional de acero inoxidable.

✅ Limpieza química industrial.

✅ Desoxidado técnico.

✅ Decapado químico.

✅ Eliminación de Heat Tint.

✅ Prueba de Ferroxyl.

✅ Análisis avanzado Prueba de espectroscopia Auger (AES)

✅ Evaluación técnica de superficies.

Trabajamos con:

• Sistemas PW (Purified Water).
• Sistemas WFI (Water For Injection).
• Loops farmacéuticos.
• Tuberías sanitarias.
• Redes CIP.
• Redes SIP.
• Tanques farmacéuticos.
• Reactores.
• Equipos de proceso sanitario.

Aplicamos metodologías orientadas a restaurar la estabilidad superficial del acero inoxidable, reducir riesgos de corrosión y maximizar la vida útil de los sistemas farmacéuticos.

ILQUIPAS – Ingeniería en Limpiezas Químicas y Pasivados.

Especialistas en servicios de pasivado de acero inoxidable, limpieza química industrial, desoxidado, decapado químico, Prueba de Ferroxyl y acondicionamiento de superficies para sistemas PW y WFI en México.
