Pasivado de tuberías de acero inoxidable: Factores que determinan el éxito del tratamiento

1. ¿Por qué las tuberías requieren un enfoque diferente al de otros equipos?

Cuando se habla de pasivado de acero inoxidable, muchas personas imaginan el tratamiento de piezas individuales, tanques o componentes fácilmente accesibles.

Sin embargo, las tuberías representan uno de los sistemas más complejos desde el punto de vista del acondicionamiento superficial.

La razón principal es que una red de tuberías no consiste únicamente en un tramo recto de acero inoxidable.

En realidad, las tuberías están formadas por una combinación de elementos que incluyen:

• Tuberías rectas.
• Codos.
• Tees.
• Reducciones.
• Válvulas.
• Bridas.
• Instrumentación.
• Derivaciones.
• Puntos muertos.
• Soldaduras orbitales.

Cada uno de estos componentes puede influir directamente sobre la calidad del tratamiento.

Por esta razón, el pasivado de tuberías debe abordarse como un proceso integral orientado a estabilizar químicamente toda la red y no únicamente algunos segmentos aislados.

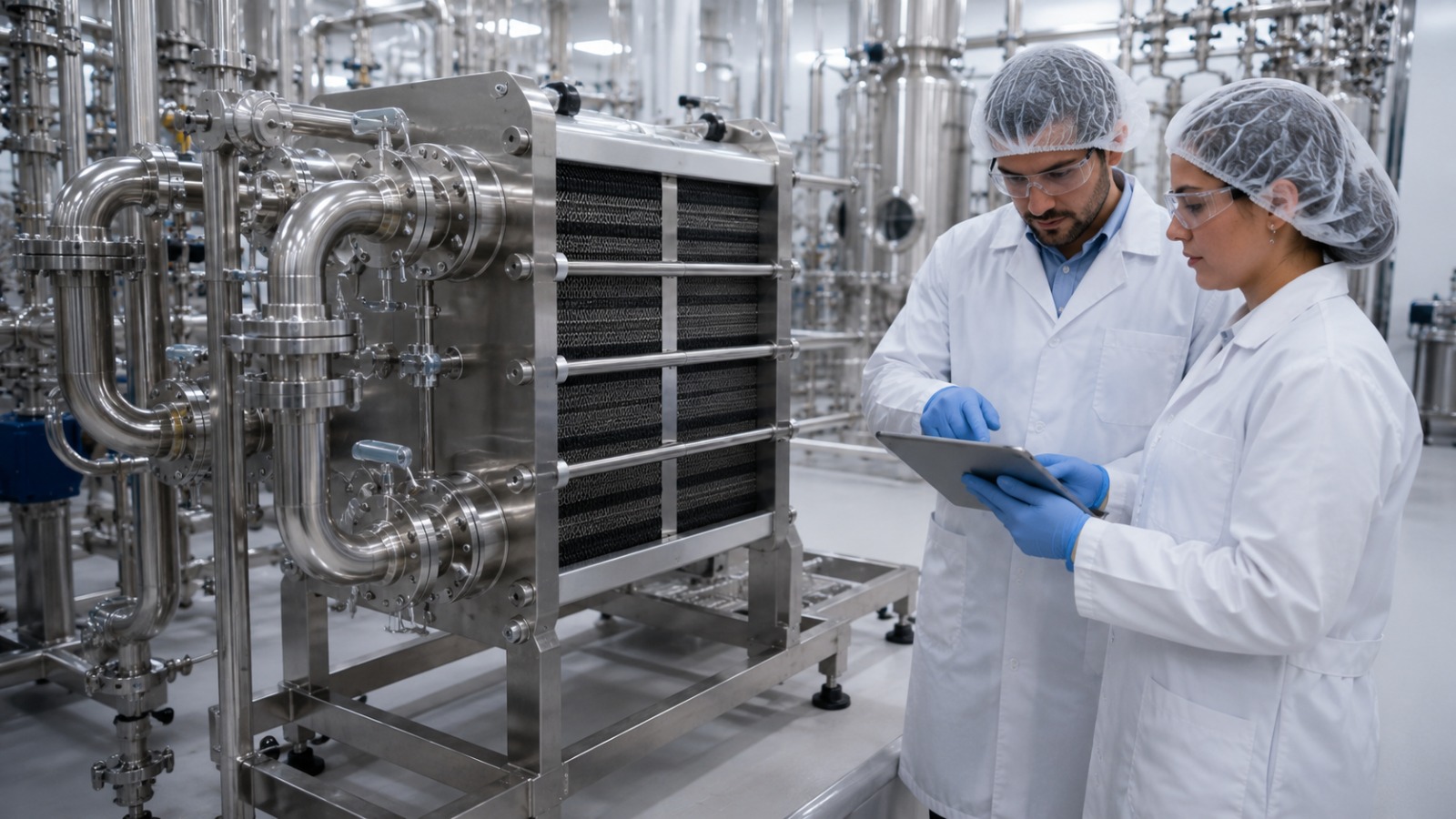

1.1 La importancia de las tuberías dentro de un sistema industrial

En muchas instalaciones industriales, las tuberías constituyen el verdadero sistema circulatorio de la planta.

A través de ellas se transportan:

• Productos terminados.
• Materias primas.
• Soluciones CIP.
• Vapor limpio.
• Agua purificada.
• Agua para inyección.
• Fluidos de proceso.

Por esta razón, cualquier problema superficial presente dentro de la red de tuberías, puede afectar múltiples equipos simultáneamente.

Una contaminación localizada en una tubería puede propagarse hacia:

• Tanques.
• Reactores.
• Intercambiadores de calor.
• Sistemas CIP.
• Sistemas WFI.
• Equipos de formulación

Desde esta perspectiva, la estabilidad superficial de las tuberías tiene un impacto directo sobre la confiabilidad global del sistema.

1.2 Principales fuentes de contaminación en tuberías de acero inoxidable

Antes de definir una estrategia para el servicio de pasivado, es fundamental comprender los factores que pueden afectar la superficie interna de una tubería.

Contaminación proveniente de fabricación

Durante la fabricación pueden introducirse:

• Partículas metálicas.
• Residuos de corte.
• Lubricantes.
• Aceites de maquinado.
• Polvo metálico.

Aunque muchas veces son invisibles a simple vista, estos contaminantes pueden permanecer adheridos a la superficie. Contaminación por instalación

La instalación suele representar una de las etapas más críticas.

Durante esta fase pueden producirse:

• Soldaduras de campo.
• Ajustes mecánicos.
• Corte de componentes.
• Manipulación de materiales.

Estas actividades incrementan el riesgo de contaminación metálica y alteraciones superficiales. Contaminación durante el mantenimiento

Con frecuencia las redes de tuberías son intervenidas para:

• Modificaciones.
• Reparaciones.
• Sustitución de válvulas.
• Integración de nuevos equipos.

Cada intervención puede introducir:

• Hierro libre.
• Partículas ferrosas.
• Residuos metálicos.
• Contaminación cruzada.

Contaminación por operación

Durante la operación también pueden generarse condiciones desfavorables.

Por ejemplo:

• Depósitos minerales.
• Residuos de producto.
• Incrustaciones.
• Acumulación de sólidos.

Estos fenómenos pueden alterar la estabilidad superficial del acero inoxidable.

1.3 El papel de las soldaduras orbitales

Las soldaduras representan uno de los factores más importantes dentro del pasivado de tuberías. En sistemas sanitarios modernos, es común utilizar soldadura orbital debido a su precisión y repetibilidad.

Sin embargo, incluso las mejores soldaduras generan efectos térmicos sobre la superficie del acero inoxidable.

Entre ellos:

• Heat Tint.
• Óxidos térmicos.
• Alteraciones superficiales.
• Zonas afectadas por calor (HAZ).

Estas áreas suelen presentar una resistencia a la corrosión inferior respecto al material base si no reciben tratamientos adecuados.

Por esta razón, las soldaduras constituyen uno de los puntos más críticos durante la evaluación de una red de tuberías.

1.4 ¿Qué son los puntos muertos y por qué son importantes?

Dentro de una red de tuberías existen zonas donde el flujo puede ser significativamente menor respecto al resto del sistema. Estas áreas son conocidas como puntos muertos o "dead legs".

Los puntos muertos pueden favorecer:

• Acumulación de residuos.
• Formación de depósitos.
• Retención de soluciones.
• Desarrollo de corrosión localizada.

Desde el punto de vista del pasivado, representan un desafío importante porque las soluciones químicas deben alcanzar adecuadamente estas regiones.

Por esta razón, el diseño hidráulico del proceso de recirculación, constituye un aspecto crítico para garantizar resultados uniformes.

1.5 El desafío de tratar superficies internas no visibles

A diferencia de un tanque abierto o una pieza desmontada, las superficies internas de una tubería normalmente no pueden inspeccionarse visualmente durante el tratamiento.

Esto implica que la efectividad del proceso depende en gran medida de:

• Diseño hidráulico.
• Velocidad de circulación.
• Cobertura química.
• Tiempo de contacto.
• Calidad de enjuagues.

La ausencia de visibilidad directa obliga a controlar cuidadosamente cada variable del proceso. Por esta razón, el pasivado de tuberías requiere un enfoque mucho más riguroso que el tratamiento de componentes aislados.

1.6 ¿Por qué la recirculación química es el método más utilizado?

Para redes de tuberías industriales, la recirculación química constituye generalmente la metodología más eficiente.

Este procedimiento consiste en hacer circular soluciones químicas a través de toda la red mediante sistemas de bombeo controlado.

La recirculación permite:

• Tratar grandes longitudes de tubería.
• Alcanzar zonas de difícil acceso.
• Mantener condiciones uniformes.
• Controlar parámetros de proceso.

Además, facilita la integración de etapas como:

• Limpieza química.
• Desoxidado.
• Decapado.
• Pasivado.

dentro de una misma estrategia de tratamiento.

Por esta razón, la recirculación química se ha convertido en una de las metodologías más utilizadas para el acondicionamiento superficial de tuberías sanitarias e industriales de acero inoxidable.

1.7 Limpieza química de tuberías antes del pasivado

Antes de realizar cualquier proceso de pasivado, es indispensable garantizar que las superficies internas de las tuberías se encuentren libres de contaminantes capaces de interferir con el tratamiento. La limpieza química representa la primera etapa crítica dentro de la preparación superficial.

Su objetivo consiste en eliminar sustancias que impiden el contacto uniforme entre la solución del pasivado y la superficie metálica.

Contaminantes más frecuentes en tuberías

Dependiendo del origen del sistema, pueden encontrarse:

• Aceites de fabricación.
• Lubricantes de montaje.
• Residuos de soldadura.
• Grasas industriales.
• Polvo metálico.
• Residuos de producto.
• Incrustaciones ligeras.

Incluso pequeñas cantidades de estos contaminantes, pueden generar zonas donde el pasivado actúe de forma incompleta.

Importancia de la limpieza previa

Cuando la superficie no ha sido adecuadamente limpiada:

• Disminuye la efectividad del pasivado.
• Se generan áreas parcialmente tratadas.
• Pueden permanecer sitios activos de corrosión.
• Se compromete la uniformidad del tratamiento.

Por esta razón, la limpieza química debe considerarse una parte integral del proceso y no una etapa opcional.

1.8 Eliminación de hierro libre en redes de proceso

Uno de los principales objetivos del pasivado consiste en eliminar la presencia de hierro libre sobre la superficie del acero inoxidable. En sistemas de tuberías, el hierro libre puede originarse por múltiples causas.

Fabricación y montaje

Durante estas etapas pueden introducirse:

• Partículas metálicas.
• Residuos de corte.
• Contaminación por herramientas.
• Contacto con acero al carbono.

Soldaduras

Las operaciones de soldadura pueden generar zonas donde exista contaminación metálica superficial o alteraciones químicas que favorezcan la corrosión.

Mantenimiento

Las intervenciones posteriores también pueden introducir nuevas fuentes de contaminación.

Por ejemplo:

• Sustitución de válvulas.
• Reparaciones mecánicas.
• Modificaciones de proceso.
• Instalación de nuevos componentes.

Impacto sobre la corrosión

Cuando el hierro libre permanece sobre la superficie:

• Se incrementa la susceptibilidad a oxidación.
• Aumenta el riesgo de corrosión localizada.
• Se favorece la formación de pitting.
• Disminuye la estabilidad de la capa pasiva.

Por esta razón, la eliminación de hierro libre constituye uno de los indicadores más importantes de un pasivado exitoso.

1.9 Control de velocidad, flujo y turbulencia durante la recirculación

Uno de los aspectos más importantes dentro del pasivado de tuberías es garantizar que las soluciones químicas circulen adecuadamente por toda la red.

No basta con llenar las tuberías y dejar reposar la solución.

La circulación controlada permite:

• Mejorar el contacto químico.
• Reducir zonas de estancamiento.
• Favorecer la uniformidad del tratamiento.
• Incrementar la eficiencia de limpieza y pasivado.

Velocidad de flujo

Una velocidad insuficiente puede generar:

• Acumulación de residuos.
• Cobertura deficiente.
• Tratamientos irregulares.

Por el contrario, una velocidad adecuada ayuda a mantener las superficies activamente en contacto con la solución química.

Turbulencia controlada

La turbulencia favorece:

• Remoción de contaminantes.
• Renovación constante de la solución.
• Contacto uniforme con la superficie.

Por esta razón, los parámetros hidráulicos representan un factor determinante para el éxito del tratamiento.

1.10 Importancia de los enjuagues dentro del proceso

Los enjuagues suelen ser una de las etapas más subestimadas dentro de los tratamientos químicos, sin embargo, su función resulta fundamental.

Eliminación de residuos químicos

Después de cada etapa es necesario remover completamente:

• Residuos de limpieza.
• Soluciones de desoxidado.
• Químicos de decapado.
• Soluciones de pasivado.

La permanencia de estos residuos puede generar efectos indeseables sobre la superficie.

Prevención de contaminación cruzada

Los enjuagues ayudan a evitar que los productos químicos de una etapa interfieran con las siguientes.

Estabilidad del tratamiento

Una secuencia adecuada de enjuagues contribuye a mantener la integridad química del proceso completo, por esta razón, los enjuagues deben considerarse una etapa crítica y no simplemente un paso auxiliar.

1.11 Formación de la capa pasiva en sistemas de tuberías

Una vez eliminados los contaminantes y completadas las etapas previas, la superficie queda preparada para desarrollar una capa pasiva más estable y resistente.

Formación de la película protectora

La superficie limpia y químicamente estable, favorece la formación de una película rica en óxido de cromo.

Esta película constituye la principal barrera de protección frente a:

• Humedad.
• Óxido
• Corrosión
• Soluciones químicas.
• Ambientes industriales agresivos.

Uniformidad de la capa pasiva

En redes de tuberías, la uniformidad resulta especialmente importante.

Una pequeña zona insuficientemente tratada, puede convertirse en el punto de inicio de problemas posteriores.

Por esta razón, el diseño adecuado del proceso busca que toda la red reciba condiciones equivalentes de tratamiento.

Beneficios de una capa pasiva estable

Una superficie correctamente pasivada puede presentar:

• Mayor resistencia a la corrosión.
• Menor oxidación.
• Mayor estabilidad química.
• Mejor comportamiento durante ciclos CIP y SIP.

1.12 Riesgos asociados a una recirculación deficiente

Cuando la recirculación química no se diseña adecuadamente, pueden generarse múltiples problemas. Por ejemplo:

Cobertura incompleta

Algunas zonas pueden recibir menor exposición al tratamiento.

Esto genera diferencias en la condición superficial de la red.

Persistencia de contaminantes

La eliminación de residuos puede resultar insuficiente.

Como consecuencia, permanecen sitios activos de corrosión.

Desarrollo de corrosión localizada

Las áreas menos favorecidas suelen convertirse en puntos vulnerables frente a la corrosión.

Resultados inconsistentes

Diferentes segmentos de la red pueden presentar comportamientos distintos frente a la operación.

Esto dificulta la confiabilidad del sistema a largo plazo.

Incremento de costos operativos

Los tratamientos incompletos suelen derivar en:

• Retrabajos.
• Inspecciones adicionales.
• Mantenimiento correctivo.
• Interrupciones operativas.

Por esta razón, el diseño hidráulico y la correcta ejecución de la recirculación constituyen factores fundamentales para garantizar el éxito del pasivado de tuberías de acero inoxidable.

Una red correctamente tratada no solamente presenta una mejor resistencia a la corrosión, sino también una mayor estabilidad operativa durante toda su vida útil.

1.13 Aplicación del pasivado en sistemas farmacéuticos PW y WFI

Dentro de la industria farmacéutica, pocas aplicaciones son tan exigentes para el acero inoxidable como los sistemas de Agua Purificada (PW) y Agua para Inyección (WFI).

Estos sistemas operan bajo condiciones donde la estabilidad superficial del material tiene una influencia directa sobre la confiabilidad de todo el proceso.

Las redes PW y WFI suelen estar compuestas por:

• Tuberías sanitarias.
• Loops de distribución.
• Tanques de almacenamiento.
• Intercambiadores de calor.
• Bombas sanitarias.
• Sistemas CIP y SIP.

Todos estos componentes deben mantener una condición superficial altamente estable para minimizar riesgos asociados a la contaminación y corrosión.

Importancia de las soldaduras sanitarias

Los loops farmacéuticos suelen incorporar una gran cantidad de soldaduras orbitales.

Cada soldadura representa una posible zona crítica debido a la generación de:

• Heat Tint.
• Alteraciones superficiales.
• Zonas afectadas por temperatura.

Por esta razón, la preparación superficial y el pasivado adquieren una relevancia especial dentro de este tipo de sistemas.

Estabilidad durante ciclos CIP y SIP

Las tuberías farmacéuticas son sometidas constantemente a:

• Soluciones alcalinas.
• Soluciones ácidas.
• Agua caliente.
• Vapor limpio.

Una superficie correctamente pasivada ayuda a soportar estos ciclos repetitivos con menor riesgo de deterioro.

1.14 Validación mediante la prueba de Ferroxyl en sistemas de tuberías

Una vez concluido el tratamiento, surge una pregunta fundamental:

¿Cómo verificar que la superficie presenta condiciones adecuadas?

Una de las herramientas más utilizadas para este propósito es la prueba de Ferroxyl.

Objetivo de la prueba

La prueba de Ferroxyl permite detectar la presencia de hierro libre sobre la superficie del acero inoxidable. Su importancia radica en que muchas partículas contaminantes no son visibles mediante inspección visual convencional.

Aplicación en tuberías

En proyectos de pasivado, la prueba puede utilizarse para:

• Verificar zonas soldadas.
• Evaluar componentes representativos.
• Inspeccionar superficies críticas.
• Comparar condiciones antes y después del tratamiento.

Interpretación de resultados

La aparición de coloración azul indica presencia de contaminación ferrosa superficial.

La ausencia de esta reacción puede indicar una condición favorable respecto al hierro libre.

Importancia para la confiabilidad del sistema

La validación ayuda a proporcionar mayor confianza respecto a la condición superficial obtenida después del tratamiento.

Por esta razón, la prueba de Ferroxyl se ha convertido en una de las herramientas de verificación más reconocidas dentro del pasivado profesional de acero inoxidable.

1.15 Beneficios operativos y económicos del pasivado de tuberías

Aunque el pasivado suele asociarse principalmente con la resistencia a la corrosión, sus beneficios impactan directamente sobre la operación y los costos de mantenimiento.

Mayor resistencia a la corrosión

La formación de una capa pasiva estable contribuye a reducir:

• Oxidación superficial.
• Corrosión localizada.
• Pitting.
• Deterioro prematuro.

Mayor vida útil de la red

Las tuberías representan una inversión significativa dentro de cualquier planta industrial.

Una superficie correctamente acondicionada ayuda a prolongar la vida útil del sistema. Menor mantenimiento correctivo

La reducción de fenómenos corrosivos disminuye la necesidad de:

• Reparaciones.
• Sustitución de componentes.
• Intervenciones extraordinarias.

Mejor desempeño de sistemas CIP y SIP

Las superficies químicamente estables favorecen:

• Mayor eficiencia de limpieza.
• Menor retención de residuos.
• Menor consumo químico.
• Mayor repetibilidad de los ciclos.

Mayor confiabilidad operativa

La estabilidad superficial contribuye a mantener condiciones más predecibles durante la operación.

Esto resulta especialmente importante en industrias reguladas donde la continuidad del proceso es crítica.

1.16 Enfoque técnico de ILQUIPAS para el pasivado de tuberías de acero inoxidable

En ILQUIPAS entendemos que cada red de tuberías presenta características particulares que deben analizarse antes de definir un tratamiento.

Nuestro enfoque se basa en una evaluación integral del sistema para identificar los factores que pueden afectar la estabilidad superficial.

Evaluación técnica inicial

Analizamos:

• Longitud de la red.
• Diámetros de tubería.
• Material de fabricación.
• Historial operativo.
• Presencia de soldaduras.
• Condiciones de proceso.

Diagnóstico de condición superficial

Identificamos posibles factores asociados a:

• Hierro libre.
• Heat Tint.
• Óxidos superficiales.
• Contaminación metálica.
• Depósitos de proceso.

Diseño hidráulico del tratamiento

Definimos estrategias de recirculación considerando:

• Cobertura de toda la red.
• Velocidades de circulación.
• Puntos críticos.
• Condiciones operativas del sistema.

Aplicación controlada

Dependiendo del proyecto pueden incorporarse etapas de:

• Limpieza química industrial.
• Desoxidado técnico.
• Decapado químico.
• Pasivado profesional.

Verificación de resultados

Cuando el alcance del proyecto lo requiere, pueden implementarse herramientas como:

• Prueba Ferroxyl.
• Inspección técnica especializada.
• Evaluaciones superficiales.
• Registros documentales del tratamiento.

El objetivo es garantizar una superficie estable y preparada para operar bajo condiciones industriales reales.

Conclusión

El servicio de pasivado de tuberías de acero inoxidable, constituye una de las prácticas más importantes para preservar la integridad superficial de sistemas industriales farmacéuticos, alimentarios y cosméticos.

A diferencia de otros equipos, las redes de tuberías presentan desafíos particulares relacionados con soldaduras, puntos muertos, geometrías complejas y superficies internas de difícil acceso.

Por esta razón, el éxito del tratamiento depende de múltiples factores que incluyen la preparación superficial, la calidad de la recirculación química, el control de los parámetros operativos y la validación de los resultados.

Cuando estos elementos se gestionan adecuadamente, el pasivado contribuye a desarrollar una superficie más estable, resistente a la corrosión y capaz de soportar las exigencias de la operación industrial moderna.

ILQUIPAS – Especialistas en Pasivado de Tuberías de Acero Inoxidable

¿Tus tuberías presentan oxidación, contaminación metálica, Heat Tint o problemas recurrentes de corrosión?

En ILQUIPAS desarrollamos soluciones especializadas en:

✅ Limpieza química de tuberías.

✅ Desoxidado de acero inoxidable.

✅ Decapado químico de soldaduras y líneas de proceso.

✅ Pasivado profesional de tuberías de acero inoxidable.

✅ Verificación mediante prueba Ferroxyl.

✅ Análisis avanzado prueba de espectroscopia Auger (AES)

Nuestros servicios se aplican en:

• Sistemas farmacéuticos PW y WFI.
• Redes CIP y SIP.
• Tuberías sanitarias.
• Líneas de proceso alimentarias.
• Sistemas de cosméticos.
• Redes industriales de acero inoxidable.

Aplicamos metodologías técnicas diseñadas para restaurar la estabilidad superficial, reducir riesgos de corrosión y maximizar la vida útil de los sistemas de tuberías.

ILQUIPAS – Ingeniería en Limpiezas Químicas y Pasivados.

Especialistas en limpieza química industrial, desoxidado, decapado químico, prueba Ferroxyl, prueba de espectroscopia Auger y pasivado de tuberías de acero inoxidable en México.
